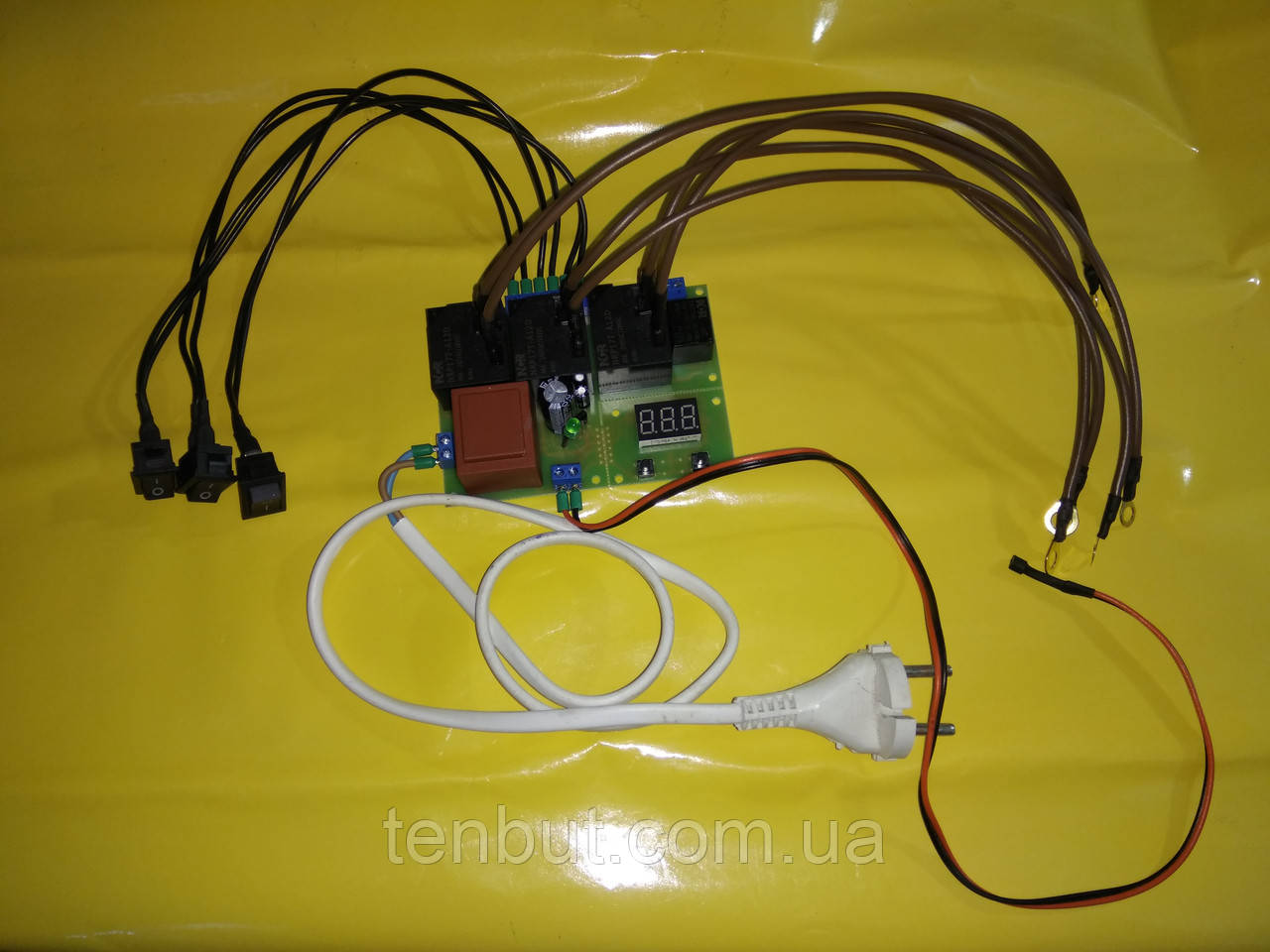

Блок ( плата) керування для блокТЕНів до 15 кВт. для систем опалення ( цифровий високоточний). Далас .

Плата (блок) керування ( цифровий дво-пороговий високоточний терморегулятор Далас) призначений для керування температури в системах опалення.

Під'єднується ТЕН до 15 кВт.

Має 2 пороги (верхня — до встановленої температури, нагріваючись, вимикаючи її, вимикає навантаження (ТЕНи)) і (низьке — до встановленої температури, остигнувши її, вмикає навантаження (ТЕНи)). Наприклад — верхній поріг встановлений 65 °C, щойно ТЕН нагріває рідину до цієї температури, спрацює вимкнення ТЕНа. Встановивши нижній поріг 60 °C, щойно рідина остигаючи до цієї температури, спрацює вмикання ТЕНа.

На платі 3-реле увімкнення, для кожного ТЕНу своє — можна ввімкнути все, або комбінувати — один працює — два немає, або на оберт — два працюють — один немає. Керувати увімкненням можна окремими для кожного реле вимикачами.

Плата індикації встановлюється в тому місці, де буде зручно — довжина шлейфа до плати приблизно 25 см. Можна плату залишити на основній управлінні (за бажанням)

Датчик для вимірювання температури встановлюється в гільзу ТЕНа (якщо в ТЕНІ передбачена гільза ( трубка) під датчик). Якщо в ТЕНІ немає гільзи, тоді в гільзу ( трубку), що окремо стоїть.

Світлодіод — зеленого кольору сигналить про те, що навантаження (ТЕН, або ТЕНи) увімкнено, під час опанування світлодіод гасне.

Світлодіод — червоного кольору сигналить про критичну температуру перевищення 90 °C (Це може статися в випадках, верхній поріг встановлений вище ніж 90 °C, або заспіває реле та не спрацьовує на вимкнення.

ТЕНи під'єднуються силовими дротами

Напруга — 160-250 В.

Температурний режим установлення — +5-85 °C

Точність регулятора — 0,1 °C
